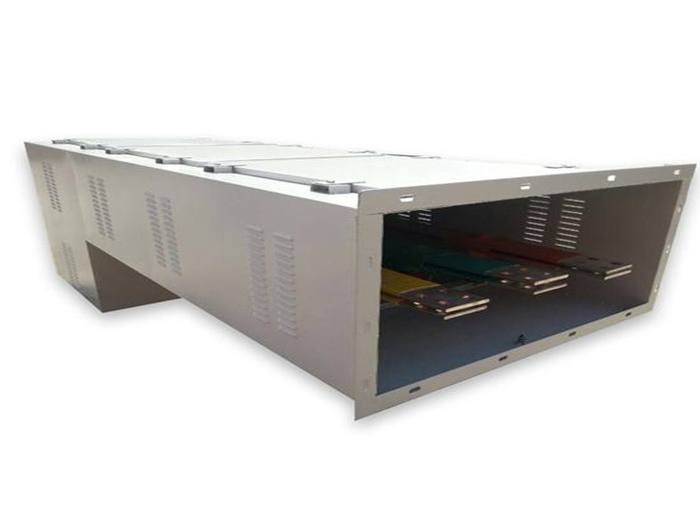

1.環網單元封閉母線

1.施工前現場檢查

(1)包裝和密封良好。

(2)開箱檢查環網單元型號.規格符合設計圖紙要求。

(3)產品技術文件齊全。

(4)外觀應無機械損傷.變形和局部脫落，設備標志.附件.備件齊全。

(5)氣室氣壓應在允許范圍內(氣壓檢測裝置顯示正常)。

(6)基礎預埋件和預留孔洞應符合設計要求，預埋件應牢固。用于設備安裝的緊固件采用防腐處理，并應采用標準件。

（7）滿足GB7251相關要求。

a：動作靈活.可靠，傳動裝置動作正確，現場試運行3次。

b：11mm/m，全長水平誤差小于5mm；柜體槽鋼不直度誤差mm/m，全長不直度誤差小mm，位置誤差和不均勻度mm。

c：部分寒冷地區室外環網單元電纜井深度應大于15000mm，保證開挖到凍土層以下。

d：當環網柜安裝在濕氣重、易凝露的區域時，環網柜應具有防凝露.通風等裝置，環網柜基礎應配有通風口。

e：環網柜安裝相關結構的施工質量應符合 現行建設工程施工和驗收規范的有關規定。當設備或設計有特殊要求時，應滿足其要求。

1.安裝環網單元

(1)應采用專用吊具底部起吊。

(2)柜體應滿足垂直度1.5mm/m；相鄰兩個機柜頂部的水平誤差為mm，成列柜頂部5mm；相鄰兩個機柜的盤面誤差為11mm，小于5面小于5mm，柜間接縫＜1.5mm。

(3)平行排列的柜體應安裝在接觸母線橋兩側的機柜上，以確保兩側機柜就位正確，左右偏差為22mm，其它柜子依次安裝。

(4)電纜端子壓接時，線端子的平面方向應與母線套管銅平面平行，以保證良好的接觸。

(5)條件允許時，電纜各相線芯應盡量垂直對稱。

(6)主回路線路圖一次接線圖應在門內側標出，注明操作程序和注意事項，各種指示標應正常顯示。封閉母線

(7)門開啟角度應大于900°，并設置定位裝置，門應采取密封措施。

(8)安裝的故障指示器應安裝緊固，以防滑動脫落。

(9)環網柜的調試內容應符合要求，儀器應正常顯示。

（10）環網單元檢修時，應采取措施保護原環網單元進出線電纜頭，防止電纜頭受潮受水；并制作相色標志，防止相序接線錯誤。輸電后，應采用一次或二次核相。

(11)環網單元應有標志.警告牌。

a：采用螺栓連接的環網單元和基礎應固定可靠。

b：安裝室外環網柜時，其垂直度.水平偏差的允許偏差應符合規定。

c：扁鋼應用于環網單元箱和箱內配電設備(5)mm×50mm）與接地裝置連接時，連接點應清晰可見，不少于2個，對稱分布。接地裝置由水平接地體和垂直接地體組成，其接地電阻應滿足設計要求(不大于4歐元)。

d：）用電纜夾固定在高壓套管的正下方，進入環網單元的三芯電纜至少有兩個固定點，避免應力。

e：電纜從基礎上進入環網單元時，應有足夠的彎曲半徑，并能垂直進入。

f：）電纜與環網柜高壓套管通過螺栓連接必須按照廠家規定的扭矩，擰緊螺栓。

g：絕緣試驗應在安裝后進行.工頻耐壓試驗.測量主電路電阻.檢查和測試操作機構.測量絕緣電阻.檢查防誤鎖裝置，測量接地電阻。試驗結果應符合有關標準。

h：施工完成后，做好環網單元的封堵工作，防止小動物進入.防止?jié)駳馇秩腚娎|溝。

2.電纜分支箱

2.施工前現場檢查

(1)電纜支箱規格.符合設計圖紙要求和規定的型號。

(2)外觀應無機械損傷.變形和外觀脫落，配件齊全。

（3）電纜分接箱的基礎應根據設計圖紙和設備制造商提供的安裝圖紙進行施工?；A(chǔ)應高于室外地板，周圍排水暢通，基礎預埋件和預留孔應符合設計要求。

電纜分支箱的基礎應高于地面3000以上mm，電纜井深度應大于10000mm，一些寒冷地區應該大于15000以上mm，保證開挖到凍土層以下。

2.210kV安裝電纜分支箱

(1)電纜分支箱與基礎應固定可靠。

(2)用電纜夾箍將進入電纜分支箱的三芯電纜固定在高壓套管的正下方。

(3)電纜從基礎下進入電纜分支箱時，應有足夠的彎曲半徑，能夠垂直進入。

(4)電纜進出口應防火.防止小動物堵塞。

(5)電纜終端部件符合設計要求，電纜終端與母線連接可靠，搭接面清潔.平整.涂有電力復合脂的無氧化層，符合規范要求。

(6)安裝的故障指示器應安裝緊固，以防滑動脫落。

(7)電纜應色標識正確清晰。

(8)安裝后，應調試箱內的機械部件和電氣部件，并進行絕緣試驗.工頻耐壓試驗.測量主電路電阻和接地電阻。

(9)電纜分接箱應有標志.警告牌。

a：箱體調整平穩后，用地腳螺栓固定，螺母應齊全擰緊。

b：電纜接線端子壓接時，線端子的平面方向應與母線套管銅平面平行。

c：電纜各相線芯應垂直對稱，與套管的垂直距離不小于750mm。

d：調試箱內機械部件時，確保柜門開關靈活.操作可靠.機械保護裝置動作可靠。

e：箱體外殼和支架應與接地網連接，接地裝置的電阻應符合設計要求。

f：如果是分支箱檢修，應采取措施保護電纜頭，防止電纜頭潮濕，做好顏色標志，防止相序接線錯誤，輸電后采用一次或二次核相。

3.開關柜

3.施工前現場檢查

(1)開關柜包裝密封良好，規格規范.模型符合設計圖紙要求和規定，產品技術文件齊全。

(2)開關柜外觀無機械損壞.變形和油漆脫落，柜面平整，配件齊全，門銷開關靈活，照明裝置完好，柜前后命名標志齊全.明確氣室氣壓在允許范圍內(氣壓檢測裝置顯示正常)，柜門標注的模擬接線圖與開關柜內的實際接線一致。

(3)基礎預埋件和預留孔符合設計要求，基礎槽鋼允許偏差:不直度1mm/m，全長＜5mm；水平度＜1mm/m，全長＜5mm；位置誤差和不均勻度mm。

(4)基礎型鋼的頂部應高于抹平地面的頂部mm，基礎型鋼應具有明顯的可靠接地。

（5）滿足GB50171相關要求。

a：配電室（開關站）基礎平行預埋槽鋼平行間距誤差.重新檢查單槽鋼的平直度和平行槽鋼的整體平整度誤差，檢查槽鋼的預埋長度是否與設計圖紙一致，重新檢查槽鋼和接地網是否應可靠連接。

b：檢查外觀面漆無明顯劃痕，無銹蝕，外殼無變形，柜體電流.電壓表計.保護裝置.操作按鈕.門把手完好，內部電氣元件固定不松動，接線整齊美觀。

c：開關柜手推拉靈活輕便，無卡澀.碰撞，手車上的導電觸點和靜觸點處理.沒有卡澀，接觸良好?；顒?dòng)部動作靈活.可靠，傳動裝置動作正確，現場試運行3次無異常。

3.2開關柜安裝

(1)柜體垂直度誤差.5mm/m，相鄰兩柜頂部水平誤差mm，成列柜頂部水平誤差5mm；相鄰兩柜盤面誤差1mm，成列柜面盤面誤差5mm，相間接縫誤差為2mm。

(2)柜底座與基礎槽鋼采用螺栓連接，連接牢固，接地良好，可打開柜門不少于4mm黃綠相間的多股軟銅線接地可靠。TA二次繞組短接后接地。封閉母線橋金屬外殼連接處應多跨接地。

（3）開關柜“五防”設備齊全，機電聯鎖裝置動作靈活可靠，開關柜狀態顯示器與設備實際位置一致。

(4)開關柜內二次接線可靠，絕緣良好。二次導線的固定應牢固可靠，不應采用按壓粘貼的固定方式。柜內接線電流電路電壓不低于500V銅芯絕緣導線截面積不小于2.5mm2、其他回路截面積不小于1.5mm2。

(5)柜內母線平放時，貫穿螺栓應自下而上穿，螺母應在上方；其余情況下，螺母應放置在維護側，連接螺栓的長度應露出螺母2~3扣。

（6）檢查開關柜內加熱除濕裝置功能正常，啟動可靠，開柜底部及預留柜位置應及時堵塞。

(7)機械特性試驗按交接試驗標準進行.絕緣試驗.工頻耐壓試驗.繼電保護裝置整定試驗.主回路電阻測量和接地電阻測量.斷路器遠程遙控試驗、遙信.遙測等試驗。

(8)母線穿墻用非導磁材料隔開，避免渦流。

（9）高.低壓柜可開門與框架應采用軟連接。

a：根據設計圖紙，檢查每個開關柜的室內安裝位置。平行安排的柜體安裝應以聯系母線橋兩側的柜體為準，確保兩側柜體正確，左右偏差2mm，依次安裝其他柜子。

b：相鄰開關柜采用每列設置的 個柜，采用廠家專用的柜螺栓連接，調整柜間間隙，擰緊底部連接螺栓和相鄰柜連接螺栓。

c：手車推拉應輕便不擺動，手車軌道靈活.手動操作機構動作靈活.可靠性。機柜框架和底座接地良好，接地排配置規范，與接地網應有兩個明顯的可靠連接點。柜內應分別設置接地母線和等電位屏蔽母線。機柜和一次元件的接地線應引入接地網。

d：安裝柜內母線時，應檢查柜內支撐式或懸掛式絕緣子的安裝方向是否正確，移動.靜觸頭位置正確，接觸緊密，插入深度符合要求。

e：封閉母線隱蔽前應驗收，接觸面符合要求GB50149年《電氣裝置安裝工程母線裝置施工及驗收規范》要求并簽證。

f：檢查電纜型號必須符合設計要求。剝離電纜時不得損壞電纜芯線。電纜品牌.芯線和配線端部的電路編號應正確，字跡清晰，不易褪色。芯線接線應準確。.連接可靠，絕緣符合要求，柜內電線無接頭，電線與電氣元件連接牢固可靠。

g：應先進行二次接線，然后進行接線。每個接線端子的每側接線應為1根，不得超過2根。每根芯線接入端子前應有一個完整的標志，電纜號碼和電路號碼寫在前面，端子號碼寫在側面。芯線識別應用線號機打印，不能手寫，清晰完整。

h：根據開關柜底部的尺寸切割防火板。封堵開關柜底部時，封堵應嚴密可靠，無明顯裂縫和可見孔隙。如果孔隙較大，應在封堵前加防火板。

3.3開關柜檢修

（1）根據設備狀態評價結果，制定設備維護策略，確定維護內容。

(2)開關柜無變形損壞.二次回路接線良好.指示正確.旋轉部位潤滑均勻，螺栓緊固.帶電回路接觸緊密.無燒傷，表面清潔.無裂紋。

（3）根據《配網設備狀態檢修試驗規程》（Q/GDW643-2011.主回路電阻.交流耐壓.斷路器機械特性試驗等高壓試驗。

（4）按規定完成繼電保護、自動裝置效率試驗和斷路器傳動試驗，完成斷路器遙控試驗和遙信.遙測等試驗。

(5)開關柜應采用不同的源.兩套不同原理的電氣指示裝置。

a：維修前斷開斷路器控制.儲能和信號電源，釋放斷路器操作機構的操作能量。

b：檢查開關柜斷路器.隔離開關等設備外觀無變形損壞，檢查斷路器上.下接線端子.軟連接和導電夾接觸緊密.無燒傷，絕緣子及絕緣柱（滅弧室）表面清潔.無裂紋，必要時對斷路器進行電路電阻測量和耐壓試驗。

c：檢查開關柜二次接線端子接觸良好，無松動，無燒痕。檢查機構操作計數器.位置指示器動作正確。檢查加熱裝置是否完好。

d：檢查各部件螺釘緊固，開口銷固定牢固。各傳動部件無變形損壞，軸承旋轉靈活，各旋轉部件涂潤滑油，擰緊各部件螺釘。

e：檢查斷路器機構可移動部件的靈活性，合閘彈簧符合要求，儲能電機運行可靠。當?shù)厥謩?dòng)分割斷路器.關閉一次，檢查“儲能”.“合閘”.“分閘”指示正確，然后就地進行.遠程電動操作試驗。輔助開關.儲能回路微動開關動作準確，接觸可靠。

f：斷路器機構靈活，符合要求，完整無損壞；觸頭行程和超行程符合產品要求；分為不同的部分；.速度符合產品技術要求。分為不同的速度。.合閘時間符合產品技術要求。觸點分為不同的觸點。.不同時期合閘符合產品技術要求，觸頭合閘彈跳時間≤2ms；分閘:額定電壓可靠動作65%-120%，額定電壓小于30%不動作。合閘:額定電壓可靠動作80%-110%，永磁操作機構除外。

4.屏柜(端子箱)

4.1施工前現場檢查

(1)屏柜(端子箱)規格.型號符合設計圖紙的要求和規定。

(2)外觀應無機械損傷.變形和外觀脫落，配件齊全。

（3）基礎預埋件和預留孔洞應符合設計要求。

4.安裝2(端子箱)安裝

(1)屏柜(端子箱)與基礎應固定可靠。

(2)柜體應可靠接地。

(3)屏柜(端子箱)內各空開.熔斷器位置正確，所有內部接線.電氣元件緊固。

(4)二次接線可靠，絕緣良好，接觸良好.可靠。

a：柜內帶電部分對地距離大于88mm。

b：二次連接應將電纜逐層穿入二次設備，進入二次設備時應在底部支架上綁扎。

c：應先進行二次接線，然后進行接線。每個接線端子的每側接線應為1根，不得超過2根。每根芯線接入端子前應有一個完整的標志，電纜號碼和電路號碼寫在前面，端子號碼寫在側面。芯線識別應用線號機打印，不能手寫，清晰完整。

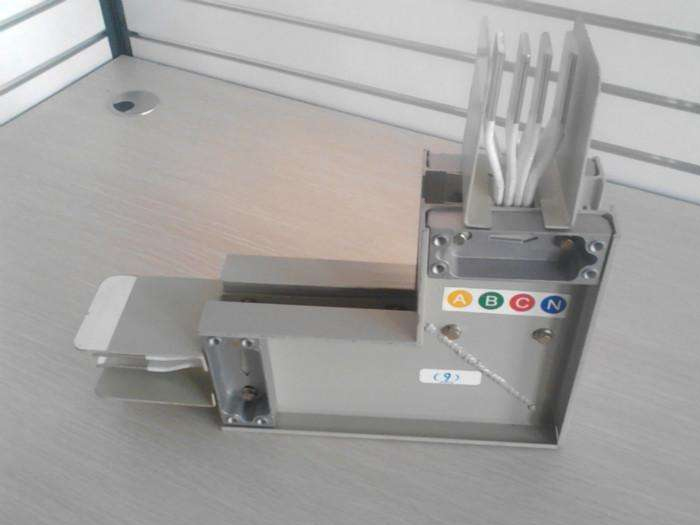

5.低壓封閉母線

5.支架的生產和安裝

（1）根據施工現場的結構類型，支架應采用角鋼或槽鋼。優先考慮?！耙弧弊中?“L”字型.“U”字型.“T”字型等四種類型。

(2)膨脹螺栓固定支架不少于兩個。一個吊架用兩個吊桿固定牢固。

(3)母線支架的距離應符合設計要求。

(4)支架及支架預埋件焊接處理防腐處理。

（5）支架接地良好，一段母線接地不少于兩處。

a：支架加工生產按選定型號，測量尺寸斷料生產，斷料嚴禁氣焊切割。

b：支架上鉆或手電鉆在支架上鉆孔，不得用氣焊割孔。

c：封閉插入母線的拐彎處和與箱（盤）的連接處應增加支架。

d：安裝時應采取有效措施防止噪聲。

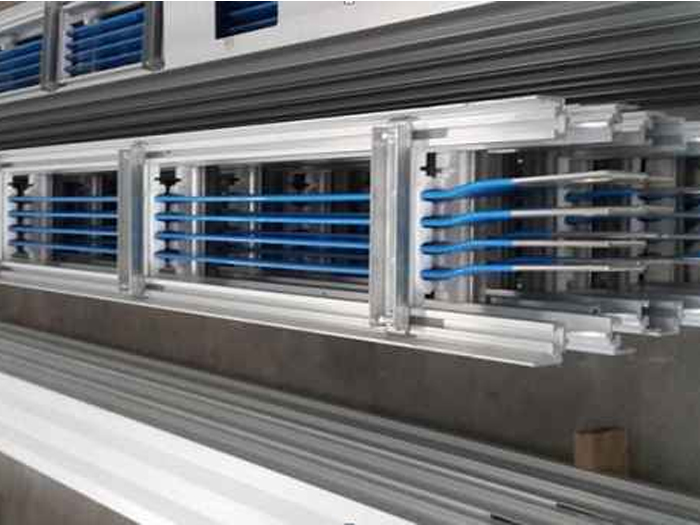

5.安裝低壓封閉母線

（1）封閉母線應按設計和產品技術文件進行組裝，每段絕緣電阻應在組裝前測量，測量結果應符合設計要求。

（2）母線槽沿墻水平安裝，安裝高度應符合設計要求，母線應可靠固定在支架上。兩個母線槽之間的軟連接。

（3）滿足DL/T5161.CECS170相關要求。

a：水平敷設距地高度不小于2.2m。

b：母線槽端頭應封閉，接地可靠。

c：母線與設備的連接應采用軟連接。母線緊固螺栓應配備供應標準件，并用扭矩扳手緊固。

d：母線槽懸掛吊裝。吊桿直徑應與母線槽重量相適應，螺母應能調節。
